Aký je rozsah teploty okolia pre stykač?

Pokiaľ ide o elektrické systémy, stýkače zohrávajú kľúčovú úlohu pri riadení toku elektriny. Ako dôveryhodný dodávateľ stykačov chápem dôležitosť poskytovania vysoko kvalitných produktov, ktoré dokážu efektívne fungovať za rôznych podmienok. Jedným z kritických faktorov, ktoré výrazne ovplyvňujú výkon stýkača, je teplota okolia. V tomto blogu sa ponoríme do rozsahu teplôt okolia pre stýkače, prečo na tom záleží a ako zabezpečiť, aby vaše stýkače fungovali v rámci optimálnych teplotných limitov.

Pochopenie základov stykača

Predtým, ako budeme diskutovať o rozsahu okolitej teploty, stručne pochopme, čo je stýkač. Stykač je elektricky ovládaný spínač používaný na spínanie elektrického silového obvodu. Skladá sa z cievky, ktorá pri napájaní vytvára magnetické pole na uzavretie kontaktov, čo umožňuje prúdenie prúdu cez obvod. Stykače sú široko používané v priemyselných, komerčných a rezidenčných aplikáciách, ako je ovládanie motora, ovládanie osvetlenia a vykurovacie systémy.

Prečo záleží na teplote okolia

Okolitá teplota, ktorá sa vzťahuje na teplotu okolitého prostredia, kde je stýkač nainštalovaný, má zásadný vplyv na jeho výkon a životnosť. Tu je postup:

Elektrický výkon

• Odpor cievky: Odpor cievky stýkača je závislý od teploty. So zvyšujúcou sa teplotou okolia sa zvyšuje aj odpor cievky. To môže viesť k zníženiu prúdu cievky, čo môže spôsobiť, že stýkač sa počas prevádzky správne nezatvorí alebo dokonca vypadne.
• Kontaktný odpor: Vysoké teploty môžu spôsobiť rýchlejšiu oxidáciu kontaktných plôch, čím sa zvýši kontaktný odpor. To má za následok vyššie straty výkonu na kontaktoch, čo vedie k prehriatiu a potenciálnemu zváraniu kontaktov, čo môže poškodiť stýkač a narušiť elektrický obvod.

Mechanický výkon

• Rozpínanie a zmršťovanie materiálu: Rôzne materiály používané v stykačoch, ako sú kovy a plasty, sa pri zmenách teploty rozťahujú a zmršťujú rôznou rýchlosťou. Nadmerné zmeny teploty môžu spôsobiť mechanické namáhanie komponentov stýkača, čo vedie k predčasnému opotrebovaniu, deformácii a dokonca k mechanickému zlyhaniu.

Integrita izolácie

• Degradácia izolácie: Vysoké okolité teploty môžu urýchliť degradáciu izolačných materiálov používaných v stýkačoch. Tým sa znižuje izolačný odpor, zvyšuje sa riziko elektrického úniku a skratu, čo predstavuje vážne bezpečnostné riziko.

Typický rozsah okolitej teploty pre stykače

Rozsah teploty okolia pre stykače sa môže líšiť v závislosti od typu, konštrukcie a použitia stýkača. Väčšina štandardných stýkačov je však navrhnutá tak, aby fungovala v nasledujúcich teplotných rozsahoch:

Všeobecné stykače

• Dolná hranica: Typicky je spodná hranica rozsahu teploty okolia pre stykače na všeobecné použitie okolo -25 °C až -5 °C. Pri extrémne nízkych teplotách môžu mazivá používané v pohyblivých častiach stýkača zhustnúť, čím sa zvýši prevádzková sila potrebná na zatvorenie a otvorenie kontaktov. Okrem toho sa môžu zmeniť mechanické vlastnosti materiálov, vďaka čomu sú krehkejšie a náchylnejšie na praskanie.
• Horná hranica: Horná hranica rozsahu teploty okolia pre stykače na všeobecné použitie je zvyčajne medzi 40 °C a 60 °C. Nad touto teplotou môže byť elektrický a mechanický výkon stykača vážne ovplyvnený, ako už bolo spomenuté.

Vysokoteplotné stykače

• Dolná hranica: Podobne ako stýkače na všeobecné použitie môžu aj vysokoteplotné stýkače pracovať pri nízkych teplotách, zvyčajne do -25°C.
• Horná hranica: Vysokoteplotné stykače sú navrhnuté tak, aby vydržali oveľa vyššie teploty okolia, často až do 80 °C alebo dokonca 100 °C. Tieto stykače sa zvyčajne používajú v aplikáciách, kde sú bežné vysokoteplotné prostredia, ako sú priemyselné pece, pece a niektoré vonkajšie inštalácie v horúcom podnebí.

Faktory ovplyvňujúce rozsah teplôt

Skutočný rozsah teploty okolia, v ktorom môže stýkač efektívne fungovať, môže ovplyvniť niekoľko faktorov:

Typ krytu

• Otvorené - Typové kryty: Stykače inštalované v otvorených krytoch sú viac vystavené okolitému prostrediu. Môžu byť ovplyvnené faktormi, ako je priame slnečné svetlo, vetranie a blízke zdroje tepla. V dôsledku toho môže byť teplota vo vnútri krytu vyššia ako teplota okolia, najmä v horúcom počasí.
• Uzavreté typové kryty: Kryty uzavretého typu môžu poskytnúť určitú ochranu stýkača pred vonkajšími prvkami. Môžu však tiež zachytávať teplo, najmä ak nie je priestor správne vetraný. To môže spôsobiť výrazné zvýšenie teploty vo vnútri krytu, čím sa zníži efektívny rozsah prevádzkovej teploty stykača.

Zaťažovací prúd

• Vysoké záťažové prúdy: Keď stýkač prenáša vysoký zaťažovací prúd, generuje viac tepla v dôsledku výkonových strát na kontaktoch a v cievke. Toto dodatočné teplo môže zvýšiť teplotu samotného stýkača, čím sa zníži rezerva pre okolitú teplotu. Preto stýkače pracujúce pri vysokom zaťažovacom prúde môžu vyžadovať nižšiu teplotu okolia, aby sa zabezpečila spoľahlivá prevádzka.

Pracovný cyklus

• Nepretržitá povinnosť: Stykače pracujúce v nepretržitom pracovnom cykle sú neustále pod napätím, čo znamená, že neustále vytvárajú teplo. To si vyžaduje nižšiu okolitú teplotu, aby sa teplo efektívne rozptýlilo a zabránilo sa prehriatiu.
• Prerušovaná povinnosť: Stýkače používané v aplikáciách s prerušovanou prevádzkou majú medzi prevádzkami prestávky. To umožňuje stýkač vychladnúť, čo mu umožňuje tolerovať mierne vyššiu teplotu okolia.

Výber správneho stýkača pre vaše teplotné prostredie

Ako dodávateľ stýkačov odporúčam nasledujúce kroky na výber správneho stýkača pre vaše špecifické teplotné prostredie:

Určite okolitú teplotu

• Zmerajte teplotu: Na meranie okolitej teploty v mieste inštalácie použite teplotné snímače. Zvážte faktory, ako sú sezónne výkyvy, blízke zdroje tepla a podmienky vetrania.
• Zohľadnite nárast teploty: Vypočítajte očakávaný nárast teploty stýkača v dôsledku záťažového prúdu a pracovného cyklu. Pridajte tento nárast teploty k teplote okolia, aby ste určili maximálnu prevádzkovú teplotu stýkača.

Vyberte vhodný typ stýkača

• Všeobecné – účel verzus vysoká – teplota: Ak je okolitá teplota v rozsahu -25°C až 60°C, môže stačiť univerzálny stykač. Ak však teplota prekročí 60 °C, zvážte použitie vysokoteplotného stykača.

Skontrolujte špecifikácie výrobcu

• Hodnoty teploty: Teplotné hodnoty stýkača nájdete v údajovom liste od výrobcu. Uistite sa, že vybraný stýkač môže fungovať bezpečne a spoľahlivo v rámci očakávaného teplotného rozsahu.

Naše odporúčania týkajúce sa produktov

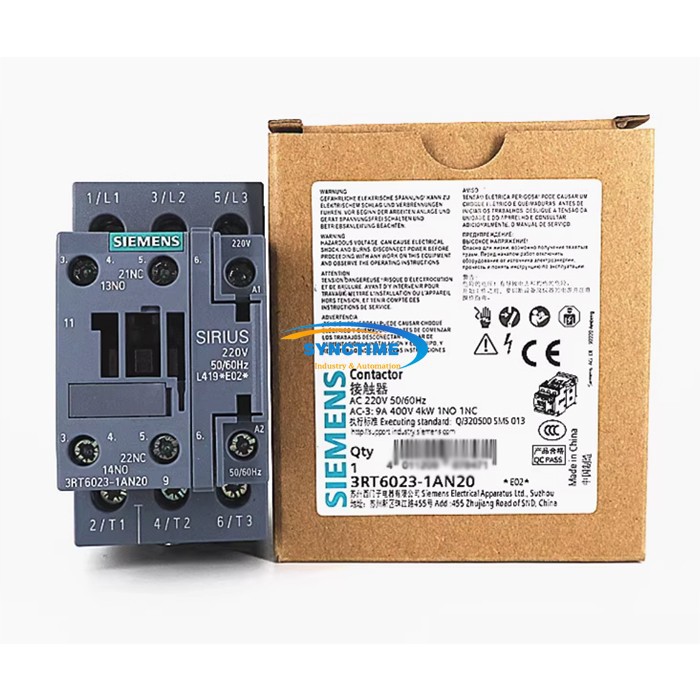

Ponúkame široký sortiment stýkačov vhodných pre rôzne teplotné prostredia. Napríklad,Magnetický stykač S - N180je vysoko kvalitný stýkač, ktorý môže pracovať v širokom rozsahu teplôt, vďaka čomu je vhodný pre rôzne priemyselné aplikácie. The3RT6023 - 1AN20 3RT6024 - 1AN20 stýkačje ďalšou vynikajúcou voľbou, ktorá je známa svojim spoľahlivým výkonom v rôznych teplotných podmienkach. A ak potrebujete stykač pre špecifickejšie aplikácie,3RT2016 - 1AN21 Stykačposkytuje skvelú rovnováhu medzi výkonom a nákladovou efektívnosťou.

Záver

Rozsah okolitej teploty je kritickým faktorom, ktorý ovplyvňuje výkon, spoľahlivosť a životnosť stýkačov. Ako dodávateľ stýkačov sme sa zaviazali poskytovať našim zákazníkom vysokokvalitné stýkače, ktoré dokážu efektívne fungovať v širokom rozsahu teplotných prostredí. Pochopením dôležitosti okolitej teploty, zvážením faktorov, ktoré ju ovplyvňujú a výberom správneho stýkača pre vašu aplikáciu, môžete zaistiť bezpečnú a spoľahlivú prevádzku vašich elektrických systémov.

Ak hľadáte stýkače alebo máte akékoľvek otázky týkajúce sa našich produktov, pozývame vás, aby ste nás kontaktovali a podrobne prediskutovali. Náš tím odborníkov je pripravený pomôcť vám nájsť perfektné riešenie stykača pre vaše potreby.

Referencie

• Príručka elektrotechniky, tretie vydanie.
• Technické listy výrobcu stykača.
